Le F-16 Fighting Falcon





Caractéristiques



Dimensions


General Dynamics F-16 General Dynamics F-16 General Dynamics F-16
<--- 14,52 m ---> <----- 9,45m ---->

< 5,64m >

Surface : 27,87m²

5,01m


Train d'atterrissage


Pression des pneus du train principal

Pression des pneus de la roulette

: 15,5 kg/cm²

: 15,8 kg/cm²
<--- 4 m ----->

voie 2,36 m



Masse

A vide : 7 070 kg
Maximale au décollage sans réservoirs extérieurs : 10 800 kg
Maximale au décollage avec charge extérieure : 16055 kg



TABLEAU de COMPARAISON

LONGUEUR

ENVERGURE

HAUTEUR
General Dynamics F-16 Mikoyan-Gourévitch MiG-21 Mikoyan-Gourévitch MiG-23
<--- 14,52 m ---> <-- 7,15m --> 3,96m
Mikoyan-Gourévitch MiG-21 Northrop F-5 Northrop F-5
<---- 14,60m ---> <-- 8,13m ---> 4,08m
Dassault-Breguet Mirage F-1 IAI Kfir IAI Kfir
<----- 15,53m ----> <--- 8,22 m --> 4,25m
Northrop F-5 Dassault-Breguet Mirage F-1 Mikoyan-Gourévitch MiG-21
<----- 15.80 ------> <--- 8,40m ---> 4,50m
Mikoyan-Gourévitch MiG-23 General Dynamics F-16 Dassault-Breguet Mirage F-1
<----- 16,15m ----> <----- 9,45m ----> 4,56m
Saab 37 Viggen Saab 37 Viggen General Dynamics F-16
<----- 16,30m ----> <---- 10,60m -----> 5,01m
IAI Kfir Mikoyan-Gourévitch MiG-23 Saab 37 Viggen
<----- 16,50m ----->

<------ 14,40m ---------->

<--- 8,60m --->

 5,60m

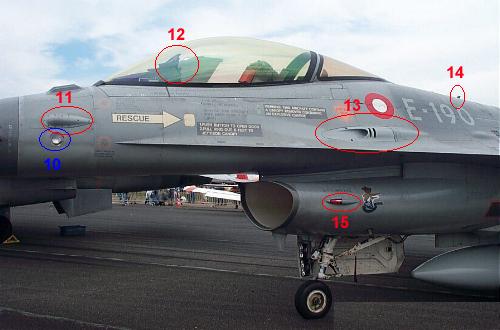

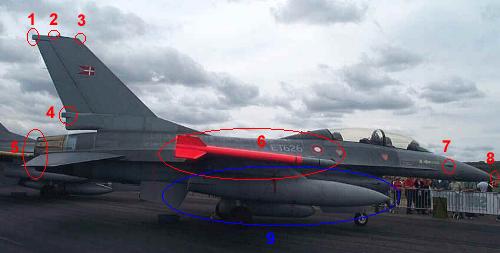

Elements du F-16 Fighting Falcon



1-Antenne de détecteur de radar
2-Feu anticollision
3-Antenne VHF
4-Feu de naviguation de queue et antenne de contre-mesures électroniques
5-Tuyère à section variable
6-Missile air-air AIM-9L Sidewinder
7-Antenne de détecteur de radar
8-Tube de Pitot
9-Réservoir extérieur de voilure
10-Feu d'identification avant, sur les avions danois et norvégiens uniquement
11-Antenne de détecteur de radar
12-Collimateur tête haute Marconi-Elliot à champ visuel étendu
13-Canon rotatif M61 Vulcan de 20mm avec 515 obus
14-Antenne TACAN
15-Feu de position avant



VERSION MONOPLACE F-16A
VERSION BIPLACE F-16B





Armements

en fonction des missions

Désignation Armement standard Armement supplémentaire Carburant
Combat tournoyant -1 canon M61 de 20 mm (515 obus).

-2 missiles air-air à courte portée Sidewinder aux extrémités de voilure.


Interception à longue distance -1 canon M61 de 20 mm (515 obus).

-2 missiles air-air à courte portée Sidewinder aux extrémités de voilure.

 -2 missiles air-air à moyenne portée AIM-7 Sparrow ou AIM-120A sous voilure -1 réservoir de 1 135 l sous fuselage.

-2 réservoirs Sargent-Flectcher de 1 400 l sous voilure.
Attaque -1 canon M61 de 20 mm (515 obus).

-2 missiles air-air à courte portée Sidewinder aux extrémités de voilure.

 -2 bombes Mk 83 de 907 kg sous voilure.
Attaque au sol -1 canon M61 de 20 mm (515 obus).

-2 missiles air-air à courte portée Sidewinder aux extrémités de voilure.

 -4 bombes à retardement Mk 82 Snakeye de 227 kg sous voilure. -2 réservoirs Sargent-Flectcher de 1 400 l sous voilure.
Wild Weasel -1 canon M61 de 20 mm (515 obus).

-2 missiles air-air à courte portée Sidewinder aux extrémités de voilure.

 -2 missile antiradars AGM-78 Standard sous voilure.
Attaque de précision -1 canon M61 de 20 mm (515 obus).

-2 missiles air-air à courte portée Sidewinder aux extrémités de voilure.

 -2 bombes guidés par laser Paveway sous voilure. -1 réservoir de 1 135 l sous fuselage.
